研為科技19英寸工業平板電腦在電力SCADA系統中的應用
smartgrid 深圳市研為科技有限公司
系統概述

SCADA(Supervisory Control And Data Acquisition)系統,即數據采集與監視控制系統。SCADA系統是以工業計算機為基礎的DCS與電力自動化監控系統;它應用領域很廣,可以應用于電力、冶金、石油、化工、燃?xì)狻㈣F路等領域的數據采集與監視控制以及過程控制等諸多領域。

在電力系統中,SCADA系統應用最為廣泛,技術發展也最為成熟。它在遠動系統中占重要地位,可以對現場的運行設備進行監視和控制,以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能,即我們所知的"四遙"功能.RTU(遠程終端單元),FTU(饋線終端單元)是它的重要組成部分。在現今的變電站綜合自動化建設中起了相當重要的作用。

系統說明

SCADA系統是以工業計算機為基礎的生產過程控制與調度自動化系統。它可以對現場的運行設備進行監視和控制。

由于各個應用領域?qū)CADA的要求不同,所以不同應用領域的SCADA系統發展也不完全相同。

SCADA系統在電力系統中的應用最為廣泛,技術發展也最為成熟。它作為能量管理系統(EMS系統)的一個最主要的子系統,有著信息完整、提高效率、正確掌握系統運行狀態、加快決策、能幫助快速診斷出系統故障狀態等優勢,現已經成為電力調度不可缺少的工具。它對提高電網運行的可靠性、安全性與經濟效益,減輕調度員,實現電力調度自動化與現代化,提高調度的效率和水平方面有著不可替代的作用。

SCADA在鐵道電氣化遠動系統上的應用較早,在保證電氣化鐵路的安全可靠供電,提高鐵路運輸?shù)恼{(diào)度管理水平起到了很大的作用。在鐵道電氣化SCADA系統的發展過程中,隨著工業計算機技術的不斷發展,不同時期有不同的產品,同時我國也從國外引進了大量的SCADA產品與設備,這些都帶動了鐵道電氣化遠動系統向更高的目標發展。

體系結構

硬件

通常SCADA系統分為兩個層面,即客戶/服務器體系結構。服務器與硬件設備通信,進行數據處理和運算。通常,工業平板電腦的觸摸功能用于人機交互,如用文字、動畫顯示現場的狀態,并可以對現場的開關、閥門進行操作。還有一種“超遠程客戶”,它可以通過工控機的有線或者無線通信功能,通過Web發布在Internet上進行監控。硬件設備(如PLC或者工業平板電腦)一般既可以通過點到點方式連接,也可以以總線方式連接到服務器上。點到點連接一般通過串口(RS232),總線方式可以是RS485,以太網等連接方式。

軟件

SCADA由很多任務組成,每個任務完成特定的功能。位于一個或多個機器上的服務器負責數據采集,數據處理(如量程轉換、濾波、報警檢查、計算、事件記錄、歷史存儲、執行用戶腳本等)。服務器間可以相互通訊。有些系統將服務器進一步單獨劃分成若干專門服務器,如報警服務器,記錄服務器,歷史服務器,登錄服務器等。各服務器邏輯上作為統一整體,但物理上可能放置在不同的機器上。分類劃分的好處是可以將多個服務器的各種數據統一管理、分工協作,缺點是效率低,局部故障可能影響整個系統。

通信

以工業計算機或者工業服務器為基礎,SCADA系統中的通信分為內部通信、與I/O設備通信、和外界通信??蛻襞c服務器間以及服務器與服務器間一般有三種通信形式,請求式,訂閱式與廣播式。設備驅動程序與I/O設備通訊一般采用請求式,大多數設備都支持這種通訊方式,當然也有的設備支持主動發送方式。SCADA通過多種方式與外界通信。如OPC,一般都會提供OPC客戶端,用來與設備廠家提供的OPC服務器進行通訊。因?yàn)镺PC有微軟內定的標準,所以O(shè)PC客戶端無需修改就可以與各家提供的OPC服務器進行通訊。

產品概述

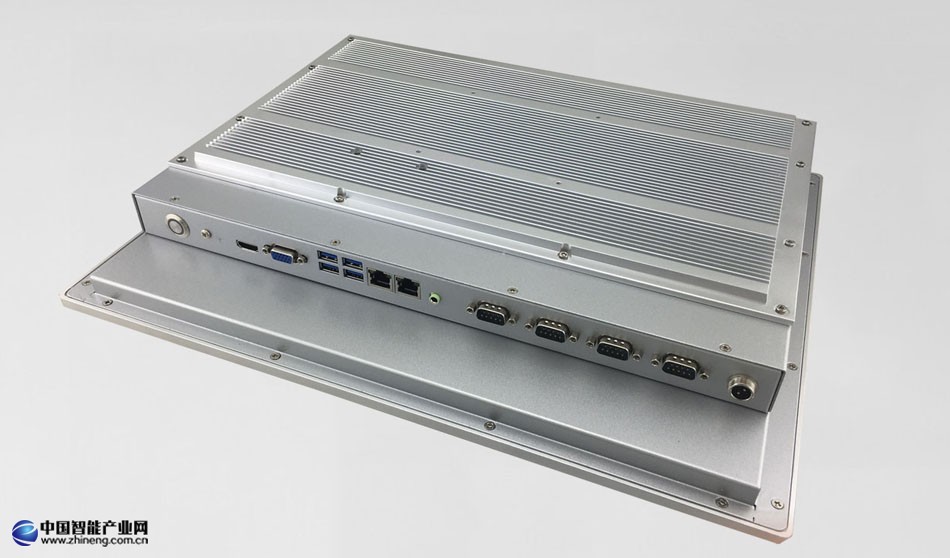

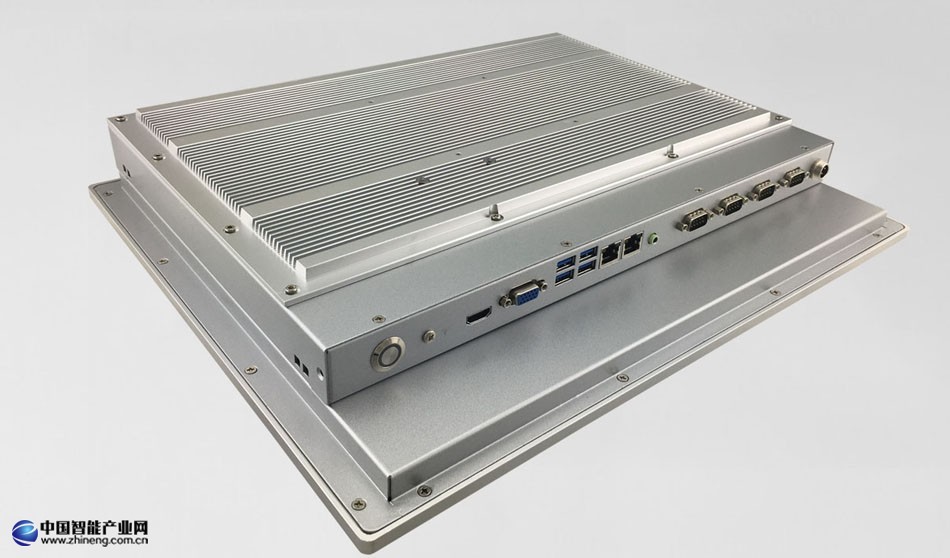

PPC-1900J 是研為科技將其在十余年間積累的工業自動化、信息化的經驗與前沿IT技術相結合而研發的工業平板電腦產品。該系列產品面向通用監控組態軟件市場,主要為電力SCADA系統和燃?xì)釹CADA系統提供穩定性強、故障率低、高性能和性?xún)r(jià)比高的硬件平臺支持。作為工業自動化系統中的基礎硬件平臺,可以為各類SCADA系統提供工業計算機硬件解決方案。最新產品完全支持微軟的32/64位Windows 7和Windows Server 2008操作系統,以及OFFICE軟件、軟件運行框架和環境和常見的數據庫系統(MSSQL和MYSQL)。全系列產品均配備了英特爾千兆網絡接口和內置MINI-PCIE接口用以安裝高速WIFI模塊,在保證數據告訴傳輸?shù)耐瑫r(shí),也同時保證了數據的及時性。整體鋁合金無風扇密閉設計工藝,在保證系統穩定性的前提下,既增加了產品的靈活性和美觀度,同時又提高了使用的便捷性,使您能夠快速構建基礎工業監控系統。

工業平板電腦

工業平板電腦

產品要求

1.操作系統: Microsoft Windows 7 x64。

2.運行軟件: Visual Bisic 6.0, Microsoft Office 2010, SQL server。

3.顯示要求: 17英寸或19英寸工業級電阻式觸摸屏。

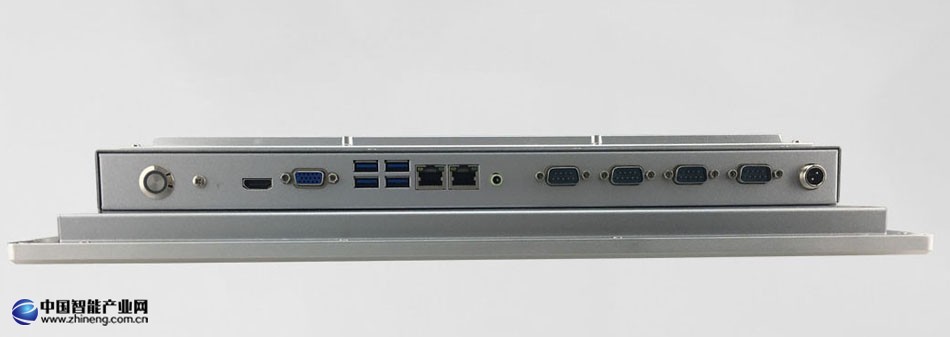

4.接口要求:

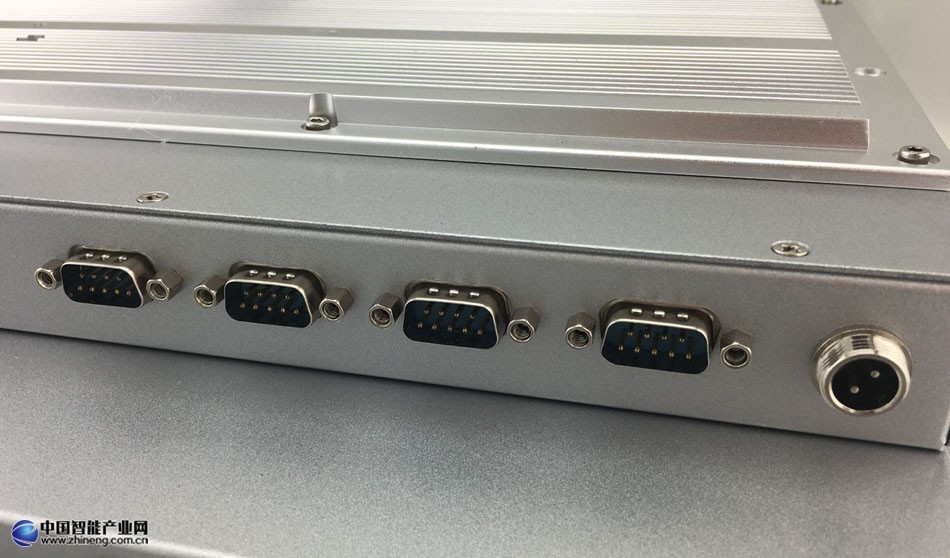

4.1串行接口:需要4個RS232串行接口連接其他設備(至少一個RS422/RS485接口)。

4.2USB接口:需要2~3個USB3.0高速傳輸接口。

4.3網絡接口:需要兩個千兆以太網接口。

4.4無線網絡:支持Intel 300Mbps WIFI通信模塊,配置兩個高靈敏度天線。

5.存儲要求:需要配置至少1TB容量機械硬盤(可選固態硬盤)。

6.內存大?。褐С諷O-DIMM DDR3L 1600MHz,最大支持4GB內存。

7.處理器:低功耗Intel Bay Trail-D J1900 2.0GHz~2.41GHz四核處理器。

8.設計要求:無風扇嵌入式設計,整機保持良好的防塵性能。

9.安裝要求:支持嵌入式安裝和VESA安裝(100mm*100mm / 75mm*75mm)。

10.環境要求:鋁合金外殼,通過抗震和抗沖擊測試,以及防塵測試。
